Badeværelsesvask som indbyggede tegninger, som hoteldriftsteams faktisk kan bruge
Badeværelsesvask som indbyggede tegninger, som hoteldriftsteams faktisk kan bruge
En pæn PDF kan næsten være ubrugelig, hvis den viser det tilsigtede afløbscenter, mens det installerede rør bevægede sig rundt om en skuffeskinne. Tegningen ser stadig professionel ud. Rummet fortæller en anden historie. Jeg vilbadeværelsesvask som bygget tegningerat bevare den forskel ærligt, herunder den endelige serviceposition, skabsmodifikation, topkode og godkendt ændring. Ellers bliver den første vedligeholdelsestekniker den person, der skal genfinde installationen.
Jeg forventer ikke, at et facilitetsteam gennemsøger hver fabrikationsrevision for at finde ét hængsel, afspærringsventil eller erstatningssprøjt. Overdragelsen skal have en kortfattet rumjournal knyttet til den kontrollerede projektfil. Den skal besvare fire spørgsmål hurtigt: hvad er installeret, hvor er det, hvordan kan det tilgås, og hvilken godkendt reference identificerer en erstatning.
Indholdsfortegnelse
- Adskiller designhensigten fra den installerede post
- Optagerum, skab, top, vask og serviceoplysninger
- Forbindelse af tegninger med fotografier og komponentskemaer
- Kontrol af ændringer, revisioner og vedligeholdelsesadgang
- Udstedelse af en fil, som hoteldrift kan søge og stole på
Badeværelsesvask, da byggede tegninger ikke er det godkendte designsæt
Det godkendte design er fortsat vigtigt, fordi det fastlægger hensigt, dimensioner og ansvar. As-built-posten tjener et andet formål. Den identificerer den endelige installerede tilstand og peger tilbage på den godkendelse, der tillod enhver forskel. Jeg sletter aldrig den originale dimension og erstatter den stille og roligt. Jeg markerer den installerede værdi, henviser til ændringsposten og bevarer begge versioner i dokumenthistorikken.
DeHotel Badeværelse Vanity Pakker: Komplet guidedefinerer, hvordan skab, top, vask og projektinformation passer sammen. Den endelige post bruger den samme pakkelogik. Hvis bordpladen kom fra en kilde og skabet fra en anden, skal værelsesarket stadig forbinde deres identifikatorer og den godkendte grænseflade mellem dem.
En formelsom-bygget tegningkommunikerer, hvad der blev bygget frem for hvad der blev tilbage på udbudstegningen. For en forfængelighed kræver det ikke en overbelastet bygningsmodel. Det kræver nøjagtige rumoplysninger, læsbare dimensioner, klare visninger og et pålideligt indeks til fotografier, tidsplaner og ændringsgodkendelser.
Brug én rum-id overalt
Jeg beholder den samme rumkode på tegningen, skabsetiketten, topetiketten, inspektionsbilleder, vand-testark, hardwareplan og overdragelsesindeks. Hvis hotellet omnummererer værelser inden åbning, indeholder filen både byggekoden og det operationelle værelsesnummer. En simpel krydsreference- forhindrer vedligeholdelsespersonale i at bestille en komponent mod den forkerte historiske etiket.
Tidsplanen for lokale-type har stadig betydning, men den kan ikke erstatte den individuelle post. Gentagne rum kan dele en standardtegning, mens et lille antal indeholder håndlayout, tilgængelige frirum, forskellige vægge eller godkendte serviceafvigelser. Jeg bruger standarddetaljen én gang og tilføjer derefter kun et rumspecifikt afvigelsesark, hvor den installerede tilstand afviger.
For gentagne hoteller,badeværelsesvask som bygget tegningerhar brug for et værelses-statusindeks ved siden af standarddetaljen. Jeg markerer, om hvert værelse følger standarden, har håndarrangement eller har en godkendt afvigelse. Det indeks forhindrer en tekniker i at behandle et usædvanligt rum som bevis på, at hele værelsestypen er bygget på samme måde.
Optag kabinettet som en samling, ikke et rektangel
Et skabskontur og den samlede bredde fortæller ikke nogen, hvordan man vedligeholder det. Posten skal have skabskode, håndorientering, konstruktionsfinish, synlige endepaneler, fyldningsbredder, vægfastgørelseszoner, skinnepositioner, aftagelige bagsider, adgangspaneler, dør- og skuffestørrelser, hardwarefamilier og ethvert sted-udskåret serviceåbning. Jeg markerer også hvilke paneler der kan fjernes uden at forstyrre toppen.
Deudvalg af badeværelsesskabegiver projektteam en klar kategoristi, men rumposten skal indsnævre dette udvalg til den installerede enhed og afslutte. Et generisk kategorinavn kan ikke identificere en erstatningsskuffefront år senere. Jeg inkluderer referencen til kontrolleret finish, ikke en afslappet beskrivelse såsom varm grå eller valnød look.
Forfængelighed komponent tidsplaninformation hører til ved siden af tegningen eller i et sammenkædet skema med stabile identifikatorer. Hængsel- og løberkoder, håndtagsfinish, strømkomponenter, spejlskabshardware og aftagelige dæksler har brug for nok detaljer til indkøb af vedligeholdelse. Dette er forskelligt fra en tidsplan for mængden af-reservedele. Den ene angiver, hvad der er installeret; den anden angiver, hvilket lager projektet har.
Den offentliggjorteHotel Vanity Replacement-Deltidsplan for facilitetsteamsdækker over reservemængder og overdragelseskontrol. Jeg forbinder koden som-bygget komponent til den tidsplan, så en tekniker kan se, om den korrekte vare allerede er på lager, før en improviseret reparation ændrer kabinettet.
Jeg placerer også kun et service-livsnotat, hvor det understøttes af komponentproducenten eller projektkravet.Badeskab som bygget tegningerer ikke stedet for gættede udskiftningsintervaller. De identificerer den installerede del, justeringsruten og den godkendte erstatning, så operationer kan træffe en beslutning ud fra aktuelle beviser, når komponenten til sidst har brug for opmærksomhed.
Vis Vanity Top, Vask og Wall Junction tydeligt
Ovenfra skal den færdige længde og dybde, blottede udhæng, væg-sidespalter, sømposition, hvor det er relevant, udskæring i vask, vandhanehuller, kantprofil, stænkhøjde, sideretur og ethvert felt-beskrevet område. Jeg optager materialet og afslutter koden. Hvis toppen har synlig bevægelse, hører den fulde-plade- eller produktionsbilledreference også hjemme i målposten.

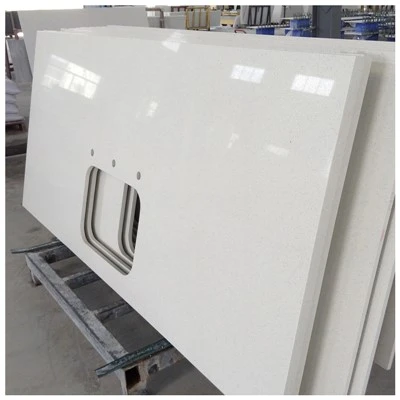

A kvarts forfængelighed bordpladekan gentages konsekvent i mange rum, men den installerede geometri kan stadig variere ved vægreturneringer og serviceudskæringer. En top af natursten tilføjer plader-specifik variation og reparationsbevis. Tegningen identificerer geometri; det linkede fotografi identificerer det faktiske synlige ansigt. Jeg beder ikke ét dokument om at udføre begge opgaver dårligt.
Til vasken registrerer jeg producent og model, monteringsmetode, supportdetaljer, overløbsstatus, affald og vandhanekonfiguration. Tegningen viser skålkonvolutten under toppen, fordi det er her skuffer, skinner og servicer konkurrerer. Hvis en godkendt webstedsændring trimmede en skuffe eller flyttede en skinne, skal visningen som-bygget vise det endelige resultat.
Badeværelses finish rekordoplysningerne dækker også rygsplash og tætningsmiddel. Jeg noterer finishkoder, returretning, samlingsplaceringer og godkendt fugemassereference. Et fotografi under det normale spejllys hjælper operationer med at skelne den installerede farve fra en senere udskiftning, der kun lignede under lagerbelysning.
Det samme finishfotografi har brug for en neutral reference og et bredere rumudsigt. Kameraeksponering kan få den ene top til at se varmere eller køligere ud end den installerede overflade. jeg brugerbadeværelsesvask som bygget tegningerat pege på den godkendte fysiske finishprøve og produktkode; fotografiet registrerer placering og tilstand i stedet for at foregive at være en perfekt farvestandard.
Kort VVS og el-adgang, før det er skjult
En nyttigVVS adgangstegningviser endeligt afløbscenter, forsyningspunkter, ventilorientering, fælderute, slangegange og panelet eller skuffen, der giver adgang. Det markerer også områder, hvor boring er forbudt, fordi tjenester passerer bag kabinettet. Jeg tager billeder, før bagpanelet lukker, ved hjælp af en skala og rumkode i rammen.
DeVanity VVS Rough-Inregistrerer de påtænkte servicezoner før produktion og installation. Den endelige tegning viser, hvor disse tjenester faktisk sluttede. Når de to er forskellige, kræver jeg den godkendte ændringsreference. En håndskrevet dimension uden et datum eller godkendelsesdato er kun et fingerpeg.
Elektriske optegnelser følger samme logik. Vis stikkontakt, isolator, strøm-skuffefremføring, lysdriver eller spejlforbindelse, når de er en del af vasketøjspakken. Identificer tilgængelig isolation og aftagelige dæksler. Den elektriske designer og den licenserede handel egner overholdelse af reglerne; forfængelighedsposten viser den fysiske grænseflade og vedligeholdelsesruten uden at foregive at erstatte deres certificerede dokumentation.
DeBadeværelse Vanity stikkontakt Planlægningforklarer, hvordan skuffevandring, stænkzoner og spejlpositioner påvirker tidlig koordination. Min endelige registrering tilføjer den installerede position og komponentetiket, hvilket forhindrer senere udskiftningsarbejde i at stole på det originale sæt- alene.
Inden jeg lukker el- og VVS-visningerne, beder jeg en, der ikke forberedte dem, om at finde hvert enkelt adgangspunkt i det rigtige rum. Hvis personen ikke kan finde ventilen, driveren eller det aftagelige dæksel fra posten, har dokumentet brug for en anden visning eller dimension. Godbadeværelsesvask som bygget tegningerer testet ved brug, ikke accepteret, fordi arkkanten ser komplet ud.
Brug en registreringsmatrix, der fører til beviser
Jeg holder hovedarket læsbart og flytter detaljer ind i refererede poster. Tabellen nedenfor viser det mindste forhold, jeg forventer. Projektspecifikationer kan kræve flere oplysninger.
| Optag lag | Minimum indhold | Sammenknyttede beviser | Fremtidig hovedanvendelse |
|---|---|---|---|
| Rum identitet | Konstruktionskode, driftsnummer, rumtype, udleveret layout | Rumindeks og dørfoto | At finde den rigtige post |
| Kabinet | Enhedskode, finish, fyldstoffer, fastgørelseszoner, adgangspaneler og hardware | Etiketter, højder og komponentskema | Justering og udskiftning |
| Top og vask | Materiale, finish, geometri, kant, udskæring, støtte og model | Toptegning, plade- eller ansigtsbillede og tør-pasning | Reparation eller genskabe |
| Tjenester | Afløb, forsyninger, ventiler, strømgrænseflader og adgangsvej | Før-fotografier og testark | Sikker adgang til vedligeholdelse |
| Ændringer | Installeret afvigelse, årsag, godkendelse og dato | RFI, webstedsinstruktion eller godkendt opmærkning- | Forstå forskellen mellem design-til-websted |
| Overdragelse | Vandtest, drift, pleje, reservedele og status for åben-vare | Signeret rumudgivelse og endelige fotografier | Driftsaccept |
Den hårdt-vundne lektion: En uregistreret webstedsændring bliver fremtidig nedrivning
Et afløb kan flyttes rundt i en skuffe og fungerer perfekt ved overdragelse. Hvis det reviderede center og adgangsvej aldrig kommer ind i posten, ser en senere tekniker kun den originale tegning. Søgningen begynder derefter med at fjerne paneler, skuffer eller finish, der ikke behøvede at blive forstyrret. Installationen lykkedes, men den manglende registrering gør rutinemæssig vedligeholdelse til efterforskning.
Lektionen: Registrer alle godkendte skjulte ændringer, før det sidste aftagelige panel går tilbage.
Gør filen søgbar, versioneret og lille nok til at bruge
Fotografier har brug for navne, retning og sammenhæng
Jeg navngiver billeder efter rum, komponent og visning i stedet for at efterlade kameranumre. Et nyttigt sæt inkluderer overordnet vaskeskab, skabsetiket, topflade, vask underside, ventiler og fælde, åben adgangspanel, hardwarekode, vægforbindelse og endelig tør tilstand. Jeg tilføjer kun pile eller billedtekster, hvor detaljerne ellers er tvetydige. De rå originaler forbliver tilgængelige.
En aktuel revision skal være indlysende
Godbadeværelsesvask som bygget tegningervis revision, udstedelsesdato, udarbejder og godkendelsesstatus på hvert ark. Afløste filer forbliver arkiverede, men sidder ikke ved siden af den aktuelle version med næsten identiske navne. Jeg foretrækker et kontrolleret indeks, der peger på det seneste ark og bevarer historikken separat.
Strukturerede tidsplaner slår lange toner
Jeg bruger konsekvente felter til komponentkode, producentreference, finish, rumanvendelse og udskiftningsnotat. Det giver hotelteamet mulighed for at filtrere tidsplanen uden at læse prosasider. Tegningen har stadig væsentlige dimensioner og adgangsinstruktioner, men den gentager ikke hele reservedelene, pleje- eller idriftsættelsesdokumentet.
Eskalér en manglende eller modstridende registrering med det samme
Hvis den installerede tilstand og tegningen ikke stemmer overens, skal du først fotografere hele forfængeligheden og den specifikke forskel med en målbar reference. For det andet skal du sætte ethvert arbejde på pause, der ville skjule eller ændre tilstanden. For det tredje, send det ansvarlige projektteam og leverandør den aktuelle tegning, rumkode, inspektionsbilleder og ændringshistorik til sammenligning. Jeg retter først den kontrollerede registrering, når den installerede tilstand og godkendelsesstien stemmer overens.
Ofte stillede spørgsmål
1. Hvad skal badeværelsesvask som byggede tegninger indeholde?
De har brug for rumidentitet, endelig skabsgeometri og koder, top- og vaskinformation, installerede servicepositioner, adgangspaneler, finish, vægforbindelser, komponentreferencer, godkendte afvigelser, idriftsættelsesbeviser og links til rum-kodede fotografier. Den nøjagtige projektspecifikation styrer den endelige leverance.
2. Er opmærkede-installationstegninger nok til overdragelse?
De kan danne startposten, hvis markeringerne- er læselige, daterede, sporbare og overføres til det krævede endelige format. Et løst rødt-linjeark uden værelsesidentifikation, godkendelsesstatus eller linkede fotografier er ikke nok til gentagne hoteloperationer.
3. Skal hvert gentagne hotelværelse have en separat tegning?
Brug én kontrolleret standardtegning til reelt gentagne forhold, og vedligehold derefter et rumindeks og afvigelsesark for handed layouts, tilgængelige lokaler eller godkendte ændringer på stedet. Hvert rum har stadig brug for en registrering, der identificerer dets installerede komponenter og teststatus.
4. Hvordan skal skjult VVS- og el-arbejde registreres?
Vis endelige dimensioner fra et defineret datum, identificer ventiler og isolation, markér adgangsveje og ingen-borezoner, og link til fotografier før-lukning med en synlig skala og rumkode. Certificerede handelsregistre forbliver adskilte, hvor projektet kræver det.
5. Hvad skal der ske først, når den som-byggede tegning er i konflikt med rummet?
Fotografer og mål den installerede tilstand, og stop derefter alt arbejde, der kan skjule eller ændre det. Send beviserne med den aktuelle tegning, lokale tidsplan og originale inspektionsoptegnelser til den ansvarlige leverandør og projektteam før revision af den kontrollerede overdragelsesfil.
Hurtig-reference tjekliste til badeværelsesvask som byggede tegninger
- Match det operationelle rumnummer til byggerumskoden.
- Pladeskab, top, vask, vandhane og hardware identifikatorer.
- Dimensionere endelige tjenester og adgangspaneler fra et angivet datum.
- Link værelses-kodede billeder til hver skjult grænseflade.
- Henvis til alle godkendte afvigelser i stedet for at slette designhensigten.
- Adskil det aktuelle problem fra arkiverede erstattede revisioner.
- Bekræft, at filen åbnes, søger og udskrives før overdragelse.
Endelig konklusion
Nyttigbadeværelsesvask som bygget tegningeroptage det sidste rum uden at begrave det under hvert historisk dokument. De identificerer kabinet, top, vask, hardware, tjenester, adgangspunkter, finish og godkendte ændringer, og forbinder derefter disse fakta til søgbare fotografier og tidsplaner. Her er, hvad jeg ville gøre: Udsende en slank registrering, som en tekniker kan læse ved siden af forfængeligheden, fordi KA UNITED hellere vil bevare ét tydeligt skjult-servicebillede end at bede operationerne om at fjerne et færdigt panel, bare for at lære, hvad der ligger bag det.
Referencer
- Retningslinjer for planlægning af køkken og badeværelse med adgangsstandarder, National Kitchen and Bath Association.
- International VVS Code, International Code Council.
- Dimension Stone Design Manual, Natural Stone Institute.
- Natursten bordplader: Overvejelser til køkken- og badanvendelser, Natursteninstitut.
- ISO 19650 Information Management Principles, International Organization for Standardization.
- Krav til projektafslutning og journaltegning, gældende kontraktdokumenter.
- Tekniske data fra producenten af kabinet, hardware, håndvask, vandhane og overflade, relevante produktproducenter.
